背景

本文以蓝盾社区版7.1为例，结合实际源码和配置，详细梳理从前端点击「执行」到最终在 Kubernetes 集群拉起 Deployment 的全链路调用过程，

目录结构

1
2
3
4
5
6
7
8
9
bk-ci/src
├── gateway          # OpenResty 网关（Lua）
├── frontend         # Vue 前端，模块级微前端
├── backend          # Kotlin + SpringCloud 微服务
│   ├── process      # 流水线引擎
│   ├── dispatch     # 构建调度（Docker & K8s）
│   └── ...
├── agent            # Go 语言 Agent
└── pipeline-plugin  # Java 插件 SDK

源码拆解

前端触发

页面地址：https://devops.bk.tencent.com/console/pipeline/{projectId}/{pipelineId}/preview

事件/方法 对应后端接口 作用
requestStartupInfo GET /ms/process/api/user/builds/{p}/{pl}/manualStartupInfo 获取流水线启动所需参数
executePipeline POST /ms/process/api/user/builds/{p}/{pl} 真正触发流水线执行

通过全局事件总线 bus 通信，以及具名视图（named views）机制实现页面拆分和组合。在 preview.vue 页面监听 executePipeline 事件，然后在 PreviewHeader.vue 中通过事件总线触发执行。

网关转发

/ms/process/api/user/builds/… 统一转发到 process 微服务。

1
2
3
location /ms/process/ {
    proxy_pass http://process/;
}

Process 服务：流水线启动主链路

主要方法调用链如下：

1
2
3
4
5
6
7
8
9
UserBuildResource.manualStartup()                // 接收启动流水线的请求
    ↓
ServiceBuildResourceImpl.manualStartup()         // 具体实现，做参数校验、权限校验等
    ↓
PipelineBuildFacadeService.buildManualStartup()  // 负责组装启动参数、调用核心服务
    ↓
PipelineBuildService.startPipeline()             // 启动流水线主流程，负责流水线状态流转、记录等
    ↓
PipelineRuntimeService.startBuild()              // 流水线引擎，解析模型，调度 Stage/Job/Container，准备构建任务

这一阶段主要负责接收前端的启动请求，经过参数校验、权限校验后，组装启动参数，最终进入流水线引擎。流水线引擎会解析流水线的模型（YAML/DSL），为后续的调度和任务准备做铺垫。

生成并下发构建任务

主要方法调用链如下：

1
2
3
4
5
PipelineContainerService.prepareBuildContainerTasks()      // 遍历流水线模型，为每个 Job/Container 生成任务，判断分发类型
    ↓
VmOperateTaskGenerator.makeStartVMContainerTask()          // 针对容器构建机，生成 VM 启动任务（taskAtom = "dispatchVMStartupTaskAtom"）
    ↓
pipelineEventDispatcher.dispatch(PipelineBuildStartEvent()) // 下发流水线启动事件

此阶段会遍历流水线模型中的每个 Job/Container，根据其类型（如容器构建机）生成对应的任务。对于容器构建机，会生成 VM 启动任务，并通过事件分发器下发流水线启动事件，为后续的事件驱动调度做准备。

事件驱动：Stage/Container/Task 调度

主要方法调用链如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
PipelineBuildStartListener.run(event)                      // 消费 PipelineBuildStartEvent，驱动流水线调度
    ↓
BuildStartControl.handle(event)
    ↓
PipelineBuildStartEvent.execute(watcher)
    ↓
buildModel()
    ↓
pipelineEventDispatcher.dispatch(PipelineBuildStageEvent()) // 下发 Stage 事件

PipelineStageBuildListener.run(event)                      // 消费 PipelineBuildStageEvent
    ↓
StageControl.handle(event)
    ↓
PipelineBuildStageEvent.execute(watcher)
    ↓
pipelineContainerService.listContainers(...)               // 遍历当前 Stage 下所有 Container（Job）
    ↓
pipelineEventDispatcher.dispatch(PipelineBuildContainerEvent()) // 为每个 Job 下发事件

PipelineContainerBuildListener.run(event)                  // 消费 PipelineBuildContainerEvent
    ↓
ContainerControl.handle(event)
    ↓
ContainerCmdChain.doCommand(context)                       // 命令链执行，关键命令 StartActionTaskContainerCmd
    ↓
pipelineEventDispatcher.dispatch(PipelineBuildAtomTaskEvent()) // 下发插件任务事件

蓝盾采用事件驱动架构，每个阶段（Stage）、每个 Job（Container）、每个插件（Task）都通过事件进行调度。每个事件都有对应的 Listener 消费，逐步推进流水线的执行流程，保证了系统的高解耦和可扩展性。

插件任务调度与 VM 启动

主要方法调用链如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
PipelineAtomTaskBuildListener.run(event)                   // 消费 PipelineBuildAtomTaskEvent
    ↓
TaskControl.handle(event)
    ↓
taskAtomService.start(buildTask)
    ↓
SpringContextUtil.getBean(IAtomTask::class.java, task.taskAtom).execute(task, runVariables)
    ↓
DispatchVMStartupTaskAtom.execute()                        // 对于 VM 启动任务，加载并执行
    ↓
dispatch()
    ↓
getDispatchType()                                          // 返回 DockerDispatchType（社区版容器构建机默认）
    ↓
pipelineEventDispatcher.dispatch(PipelineAgentStartupEvent()) // 下发分发事件

每个插件任务（Atom）都会被动态加载并执行。对于 VM 启动任务，会加载 DispatchVMStartupTaskAtom 插件，判断分发类型（如 Docker），并下发 PipelineAgentStartupEvent，为后续的构建机分发做准备。

dispatch-docker 服务：分发到 k8s

主要方法调用链如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
DockerVMListener.onStartup(dispatchMessage)                // 消费 PipelineAgentStartupEvent
    ↓
getDockerRoutingType(projectId)                            // 判断路由类型（如 configmap 配置为 "KUBERNETES"）
    ↓
startKubernetesDocker(...)                                 // 路由类型为 KUBERNETES 时，走 k8s 资源池
    ↓
DispatchBuildService.startUp()
    ↓
createAndStartNewBuilder()
    ↓
containerServiceFactory.load(projectId).createAndStartBuilder()
    ↓
KubernetesContainerService.createAndStartBuilder()
    ↓
kubernetesBuilderClient.createBuilder()                    // HTTP POST /api/builders 调用 dispatch-k8s-manager

dispatch-docker 服务会根据项目的路由配置，决定是走本地 Docker 还是 k8s 资源池。若配置为 KUBERNETES，则会通过 HTTP 请求调用 dispatch-k8s-manager 服务，准备在 k8s 集群中拉起构建容器。

查看 bk-ci-bk-ci-dispatch-docker 这个 configmap，可以发现配置文件里的 defaultDockerRoutingType 是 “KUBERNETES”。

dispatch-k8s-manager 服务：拉起 k8s Deployment

主要方法调用链如下：

1
2
3
4
5
6
7
8
9
POST /api/builders                                         // 路由
    ↓
createBuilder handler
    ↓
service.CreateBuilder
    ↓
task.DoCreateBuilder
    ↓
kubeclient.CreateDeployment(dep)                           // 通过 k8s API 创建 Deployment，拉起实际的构建容器

dispatch-k8s-manager 服务负责与 Kubernetes API 交互，接收来自 dispatch-docker 的 HTTP 请求后，组装 Deployment 对象并调用 k8s API，最终在集群中拉起实际的构建容器，完成流水线的环境准备。

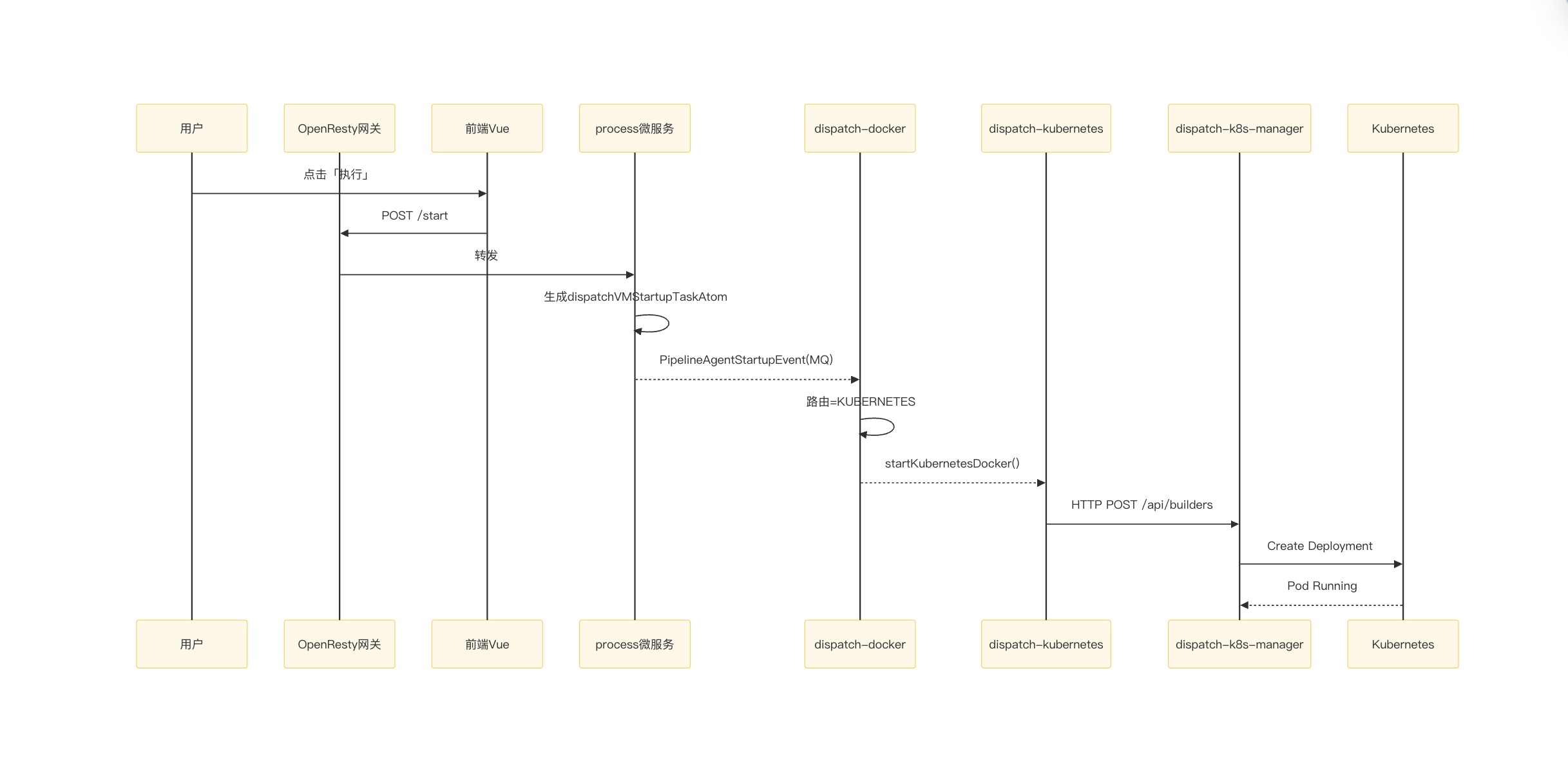

总结时序图

img_24

总结

阶段 关键技术点 一句话描述
前端 Vue + Event Bus 点击按钮 → 事件总线 → 请求发出
网关 OpenResty 前缀转发 统一入口，/ms/process/** 直接透传至 process 服务。
流程引擎 自研事件-命令链框架 PipelineBuildStart → Stage → Container → Task → AgentStartup，层层事件推进，高内聚低耦合。
插件 IAtomTask SPI 机制 运行时动态加载 DispatchVMStartupTaskAtom，扩展即插即用。
调度 dispatch-docker → dispatch-kubernetes 根据 defaultDockerRoutingType=KUBERNETES 路由到对应资源池。
K8s 交付 dispatch-k8s-manager 与 kube-apiserver 交互 一条 HTTP 请求即可在集群内拉起 Deployment，数秒完成环境就绪。
